Sur un chantier de rénovation ou face à un vieux plafonnier, on tombe souvent sur des fils noirs et blancs sans aucune étiquette. Le réflexe classique consiste à associer le noir à la phase et le blanc au neutre, mais ce raccourci peut conduire à des erreurs de câblage dangereuses, surtout dans les installations posées avant les années 2000. Réussir le branchement des fils blancs et noirs exige de vérifier chaque conducteur avant de raccorder quoi que ce soit.
Fil noir et fil blanc : pourquoi la couleur ne suffit plus pour identifier un conducteur
Dans une installation récente conforme à la norme NF C 15-100 (édition 2024, obligatoire depuis le 1er septembre 2025), les couleurs sont strictement assignées. Le bleu clair est réservé au neutre, le vert/jaune à la terre, et la phase utilise le rouge, le marron ou le noir. Le blanc et le gris sont cantonnés à des usages spécifiques comme la commande ou la signalisation.
A lire aussi : Tendances et conseils pour réussir vos investissements immobiliers en 2024
Le problème survient en rénovation. Dans les logements anciens, le fil blanc servait couramment de neutre, parfois de retour de commande. Un fil noir pouvait être la phase ou un navette de va-et-vient. La couleur n’est qu’un indice, pas une preuve. On ne peut pas se fier à elle sans mesure.
Avant de raccorder quoi que ce soit, on utilise un multimètre ou un testeur de tension (VAT) pour identifier formellement chaque conducteur. En posant la pointe du multimètre entre le fil suspect et la terre, une tension autour de 230 V confirme la phase. L’absence de tension désigne le neutre. Maîtriser le branchement des fils blancs et noirs passe d’abord par cette étape de vérification systématique, quel que soit l’âge du logement.
A voir aussi : Comment réussir la création d'entreprise en France : conseils et étapes clés
Vérification au multimètre : la méthode terrain avant tout raccordement électrique
Couper l’alimentation au disjoncteur général est le premier geste. On vérifie ensuite l’absence de tension avec le VAT directement sur les fils concernés. Ce n’est qu’après cette confirmation qu’on manipule les conducteurs à mains nues.
Pour identifier la phase une fois le courant rétabli (et uniquement à ce moment), on procède fil par fil :
- Régler le multimètre sur calibre AC 250 V ou supérieur, poser une pointe sur le fil à tester et l’autre sur la terre ou le fil vert/jaune. Une lecture proche de 230 V identifie la phase.
- Tester le deuxième fil de la même façon. Une lecture proche de 0 V entre ce fil et la terre confirme le neutre.
- Si trois fils sortent de la boîte (noir, blanc et un troisième), vérifier aussi la tension entre chaque paire. Un fil de navette pour un va-et-vient affichera 0 V quand l’interrupteur est ouvert et 230 V quand il est fermé.
Ne jamais déduire la fonction d’un fil par élimination. On teste chaque conducteur individuellement. Les retours varient sur ce point, mais dans les installations anciennes, un fil blanc peut très bien véhiculer la phase si l’électricien précédent a utilisé ce qu’il avait sous la main.

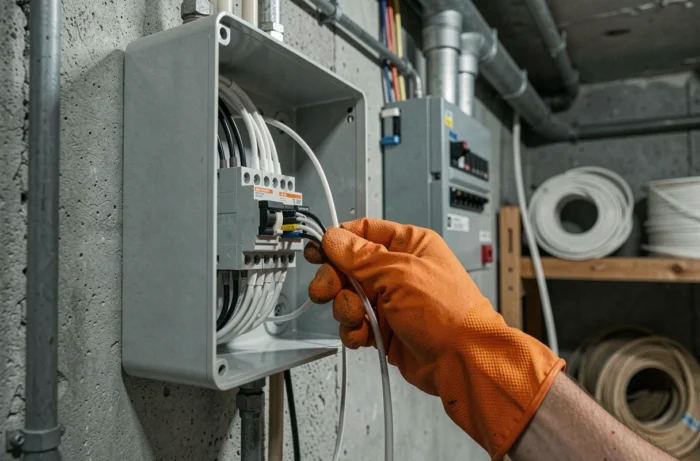

Raccordement sécurisé des fils électriques : bornes, serrage et erreurs fréquentes
Une fois chaque fil identifié et étiqueté (un bout de ruban adhésif de couleur suffit), on passe au raccordement proprement dit, courant coupé.
Choix du connecteur selon la section du câble
Le domino en céramique ou en plastique reste courant, mais les bornes automatiques type Wago offrent un contact plus fiable et un gain de temps. On enfonce le fil dénudé, le ressort interne maintient la pression. Pour des sections de 1,5 mm² (éclairage) ou 2,5 mm² (prises), les bornes Wago de la série 221 acceptent les deux calibres sans adaptateur.
Chaque borne doit recevoir des fils de même section. Mélanger du 1,5 mm² et du 2,5 mm² dans un même connecteur provoque un mauvais contact qui peut chauffer et, à terme, provoquer un arc électrique.
Dénudage et longueur de cuivre exposé
On dénude le fil sur la longueur indiquée par le gabarit du connecteur (généralement 10 à 12 mm pour une borne automatique). Trop court, le fil ne s’insère pas complètement. Trop long, du cuivre nu dépasse du connecteur et crée un risque de court-circuit dans la boîte de dérivation.
On utilise une pince à dénuder calibrée plutôt qu’un cutter. Entailler le cuivre fragilise le conducteur et augmente sa résistance au point de contact.
Erreurs de câblage entre phase et neutre : conséquences concrètes sur la sécurité
Inverser la phase et le neutre sur une prise ne fait pas sauter le disjoncteur. L’appareil branché fonctionnera normalement dans la plupart des cas. C’est précisément ce qui rend l’erreur sournoise.
Un appareil dont le neutre est en réalité la phase reste sous tension même en position éteinte. La carcasse métallique d’un luminaire ou le châssis d’un électroménager peut alors devenir conducteur en cas de défaut d’isolement. Le différentiel 30 mA protège des électrisations, mais une inversion phase-neutre annule la coupure de sécurité de certains interrupteurs unipolaires.
Sur un circuit d’éclairage avec interrupteur simple, l’interrupteur doit toujours couper la phase, jamais le neutre. Si le fil noir qui arrive à l’interrupteur est en réalité le neutre (parce qu’un ancien câblage l’a affecté ainsi), l’ampoule reste alimentée en phase permanente même interrupteur ouvert. Changer une ampoule dans ces conditions expose au risque d’électrisation.
Quand faire intervenir un électricien professionnel
Remplacer un luminaire ou une prise sur un circuit existant et correctement identifié reste accessible avec un multimètre et des connecteurs adaptés. En revanche, certaines situations dépassent le cadre du bricolage courant :
- Trois fils ou plus sortent du mur sans repérage, et les tests au multimètre donnent des résultats incohérents (tensions intermédiaires, présence de tension sur le fil de terre).
- L’installation ne comporte pas de fil de terre (vert/jaune absent), ce qui impose une mise en conformité du circuit avant tout raccordement.
- Le tableau électrique ne dispose pas de disjoncteur différentiel 30 mA sur le circuit concerné.
- On intervient sur un circuit triphasé ou sur le raccordement au tableau lui-même.
Un diagnostic par un professionnel certifié permet de cartographier les conducteurs, de repérer les anomalies héritées de précédents travaux et de remettre l’installation en conformité avec la norme NF C 15-100 en vigueur.
Le fil noir n’est pas toujours la phase, le fil blanc n’est pas toujours le neutre. Poser un multimètre sur chaque conducteur avant de serrer la moindre borne reste le seul geste qui garantit un raccordement fiable, quel que soit l’âge du logement.
